高压过滤器

高压过滤器
产品品牌 日安阀门
产品型号 SRY
产品口径 DN15-DN500
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 螺纹连接/焊接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、高压过滤器产品简述

  高压过滤器属于管道粗过滤器,可用于液体、气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

二、高压过滤器的特点

  1、Y型、饱满、宽阀体流线型设计,过滤面积大,流量大。

  2、安装维修简单,清洗过滤网方便。

  3、内外表面均喷环保涂层,确保产品的防腐蚀及安全性。

三、高压过滤器性能参数

壳体材质 碳钢WCB、 黄铜B62 不锈钢304、316、316L
滤框滤网材质 不锈钢304、316、316L
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别 BS5501: IIA、IIB、IIC
环境温度(℃) -30~380 -80~450
公称压力(MPa) 0.6~5.0(150Lb~600Lb)
过滤精度(目/in) 10~300

四、高压过滤器尺寸表

公称压力 公称通径 尺寸(mm)
PN(MPa) DN(mm) L H
1.6 DN15 130 69
DN20 145 70
DN25 160 72
DN32 180 90
DN40 200 110
DN50 220 120
DN65 250 150
DN80 285 180
DN100 300 190
DN125 350 215
DN250 380 250
DN200 480 290
DN250 560 355
DN300 610 420
DN350 695 500
DN400 780 620
DN450 850 700
DN500 900 765

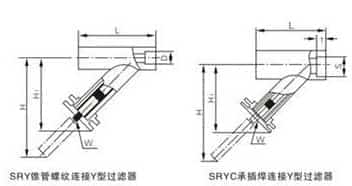

五、高压过滤器结构图

六、高压过滤器安装

  1、安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。

  2、末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。

  3、安装的时候,系统的水流方向要和阀门上的箭头方向相一致,水平或是垂直都是可以的。

  4、在过滤器安装过滤网后要看看会不会漏水,如果发生漏水的现象,可能是密封垫片有损坏,更换就可以。

  5、要按时检查y型过滤器内的杂质是否过多,可以用这种方法,在过滤器的两端安装压力表,两端的压力读数差距很大的时候,就表明过滤网中已经有了很多的杂质,可以清洗了。

  6、过滤器应该跟截止阀一起安装使用,在过滤器的上游后下游都应该安装截止阀,这样维修的时候方便操作。

七、高压过滤器应用

  高压过滤器广泛适用于于制冷设备、饮料食品、化工企业、城市供水等系统中。
