水锤吸纳器

水锤吸纳器
产品品牌 日安阀门
产品型号 YQ9000
产品口径 DN20-DN400
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、水锤吸纳器产品简述

  水锤吸纳器内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。

二、水锤吸纳器产品特点

  能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。

三、水锤吸纳器性能参数

公称压力PN(MPa) 1.6 2.5
试验压力MPa 壳体强度 2.4 3.75
密封试压 1.76 2.75
容器腔压力 50%-70%
(占管道压力的百分数)
连接形式 法兰连接
适用介质 无杂物的清水、污水
使用介质温度 0-80℃

四、水锤吸纳器尺寸表

公称通径DN L 公称通径DN L
管径 mm 1.6MPa 2.5MPa 管径 mm 1.6MPa 2.5MPa
1/2 15 200 220 3 80 510 520
3/4 20 300 320 4 100 575 585
1 25 320 340 5 125 600 600
1 1/4 40 350 380 6 150 645 645
1 1/2 40 350 380 8 200 730 755
2 50 365 385 10 250 820 855
2 65 465 485 12 300 920 955

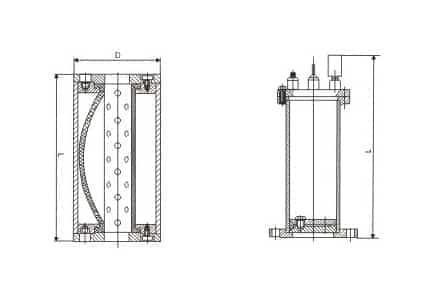

五、水锤吸纳器结构图

六、水锤吸纳器安装

  1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。

  2、安装前请确认,水锤消除器气室压力不得高于管道压力

  3、当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消器。

  4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。

  5、若管道内水压力较低,或水锤消除器气室压力较低,皆可帖水锤消除器上方注气栓加入气压或释放压。

  6、水锤消除器气室压力,维持于管道压力50%~70%时水锤消除器较好

  7、二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3Kgf/cm2较适合

七、水锤吸纳器应用

  水锤吸纳器广泛用于工矿、企业、高层建筑、电站等各类排水系统中。
