防污隔断阀

防污隔断阀
产品品牌 日安阀门
产品型号 HS41X
产品口径 DN50-DN600
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、防污隔断阀产品简述

  防污隔断阀阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多重止回密封串联组成。

二、防污隔断阀产品特点

  ①双止回阀设计为一体,结构尺寸小,重量轻,安装维护方便;

  ②阀体采用流线型,阻力损失小,节约能源;

  ③双止回阀与安全泄水阀的组合能彻底防止任何工况条件下的倒流污染;

  ④各活动部件都采用不锈、耐磨材料,使用寿命长。

三、防污隔断阀性能参数

公称压力 1.0Mpa 1.6Mpa 2.5Mpa
适用温度 0℃~80℃
壳体试验压力 1.5Mpa 2.4Mpa 3.75Mpa
密封试验压力 1.1Mpa 1.76Mpa 2.75Mpa

四、防污隔断阀尺寸表

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 458 482 551 653 735 973 1008 1186 1340 1505 1670 1886 1986 2318
H 210 235 264 308 356 400 503 595 705 705 905 910 921 1210

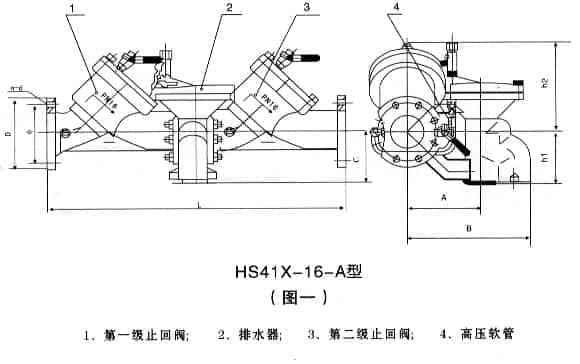

五、防污隔断阀结构图

六、防污隔断阀安装

  ①防污隔断阀 宜水平安装,安装地点环境应清洁,有足够的维护空间;

  ②为测试及维修需要,排水器出口与空气阻隔器之间安装球阀,正常工作时,球阀处开启状态;

  ③阀前应装控制阀门、过滤器及活接头,阀后装控制阀门以便维修;

七、防污隔断阀应用

  防污隔断阀广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源等领域。
