紧急关闭阀

紧急关闭阀
产品品牌 日安阀门
产品型号 900X
产品口径 DN25-DN800
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、紧急关闭阀产品简述

  紧急关闭阀当主阀进口压力低于导阀设定的压力时,导阀此时处于开通状态,主阀上盖腔内压力与主阀出口压力相等,进口与出口存在压差,水流经阀口由出口流出;当消防泵起动,或变频泵压力升高,超过导阀设定压力时,由主阀进口通向导阀控制管压力升高,作用在弹簧上的压力增大,向下压紧,带动阀芯下移,使导阀关闭,此时主阀进口压力通过节流阀不断补充到主阀阀盖上腔,因阀瓣受到的向下的压力大于向上的推力,主阀关闭。进口压力小于设定压力该阀一直处于开启状态,进口压力大于设定压力,该阀处于关闭状态。

二、紧急关闭阀产品特点

  1、平常低压时,关闭处于常开状态,供应生活用水。该阀控制灵敏、安全可靠、调试简单、使用寿命长。

  2、当遇到消防用水时,消防泵启动管中压力升高时,阀门紧急关闭,切断生活用水,保证消防用水,当消防结束压力恢复至生活供水压力时,阀门有处于常开位置。

三、紧急关闭阀性能参数

公称压力 1.0Mpa 1.6Mpa 2.5Mpa
适用温度 0℃~80℃
壳体试验压力 1.5Mpa 2.4Mpa 3.75Mpa
密封试验压力 1.1Mpa 1.76Mpa 2.75Mpa
较低动作压力 P1≥0.07MPa
结构长度标准 Q/BYL-2002
法兰长度标准 GB/T 17241.6
试验压力标准 GB/T 13927;AP1598

四、紧急关闭阀尺寸表

DN L A A1 H H1 F D(mm) D1(mm) D2(mm)
mm mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76
40 240 330 155 395 278 170 150 150 150 110 110 112 88 88 84
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118
80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330
300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548
500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820
800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928

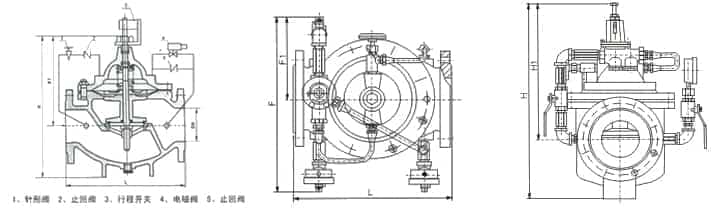

五、紧急关闭阀结构图

六、紧急关闭阀应用

  紧急关闭阀广泛用于消防系统与生活水系统的联络,当高压消防系统启动时,可自动切断生活水系统的供水,保证消防用水,比传统的单一供水更能节约成本。
