缓闭止回阀

缓闭止回阀
产品品牌 日安阀门
产品型号 300X
产品口径 DN25-DN800
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、缓闭止回阀产品简述

  缓闭止回阀阀是以管道介质压力为动力,进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成,根据使用的目的、功能场所的不同,可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水泵控制阀、水力电动控制阀、紧急关闭阀。水力控制阀按结构可分为隔膜型和活塞型两类。

二、缓闭止回阀产品特点

  ①阀体采用全通道、流线型设计,流体阻力小,流量大;

  ②体盖、活塞缸连接处由密封垫和密封环双重密封,无外漏;

  ③阀体、活塞缸、活塞双重导向,动作平稳、可靠;

  ④全不锈钢活塞缸、整体铸造活塞、NBR密封环,完美组合大延长使用;

  ⑤引进国外先进技术的可拆卸阀座,结构巧妙、构思新颖、方便维修更换;

  ⑥带导流孔的活塞缸,适当增加阻尼,使得活塞运动更趋于平稳。

三、缓闭止回阀性能参数

公称压力 1.0Mpa 1.6Mpa 2.5Mpa
适用温度 0℃~80℃
壳体试验压力 1.5Mpa 2.4Mpa 3.75Mpa
密封试验压力 1.1Mpa 1.76Mpa 2.75Mpa

公称压力 1.0Mpa 1.6Mpa 2.5Mpa
适用温度 0℃~80℃
壳体试验压力 1.5Mpa 2.4Mpa 3.75Mpa
密封试验压力 1.1Mpa 1.76Mpa 2.75Mpa
较低动作压力 P1≥0.07MPa
结构长度标准 Q/BYL-2002
法兰长度标准 GB/T 17241.6
试验压力标准 GB/T 13927;AP1598

四、缓闭止回阀尺寸表

公称通径DN L H H1 A B
50 250 260 90 170 170
65 280 285 98 180 180
80 310 295 110 190 190
100 350 315 120 200 200
125 400 335 145 215 215
150 450 390 155 230 230
200 550 460 190 255 255
250 650 520 250 295 295
300 800 620 290 325 325
350 900 650 330 380 380
400 1000 710 360 415 415
450 1000 750 445 435 435
500 1100 800 495 460 460
600 1100 900 550 520 520
700 1450 1000 605 570 570
800 1560 1100 730 620 620
900 1800 1200 800 670 670
1000 2000 1330 910 830 830

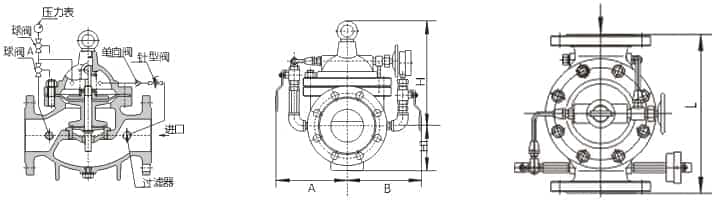

五、缓闭止回阀结构图

六、缓闭止回阀安装

  1. 300X型缓闭止回阀主阀最佳的安装方式是水平安装在管线上,阀盖朝上,其它安装方式也可以达到使用功能。

  2. 安装前要彻底清除管道内的杂物,安装是要注意主阀体外水流标示箭头,遵循方向安装。

  3. 300X型缓闭止回阀主阀前要装一只闸阀和一只过滤器,主阀后也要装一只闸阀,以便于维修。

  4. 通水前必须彻底中洗管道。

  5. 试水时,要慢慢开启主阀前的闸阀,慢慢增加压力,同时注意主阀体外的控制管路是否漏水。

  6. 300X型缓闭止回阀主阀上的微型过滤器要主期清洗针型阀和球阀配合调节,可得到最佳的开启和关闭速度。

七、缓闭止回阀应用

  缓闭止回阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
