陶瓷蝶阀

陶瓷蝶阀
产品品牌 日安阀门
产品型号 D343TC
产品口径 DN50-DN300
驱动方式 手动、气动、电动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质 纸浆、污水、煤浆
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、陶瓷蝶阀产品简述

  陶瓷蝶阀蝶板密封圈与阀座密封圈采用高性能增韧结构陶瓷材料,耐磨损耐腐蚀,阀体采用整体法兰式结构,结构紧凑,体积小,重量轻,操作灵活,启闭力矩小,广泛应用于各种高磨损场合。密封副间三偏心锥角结构使蝶阀开启瞬间两密封面马上相互脱离,确保密封副间相互无摩擦。

二、陶瓷蝶阀产品特点

  1、法兰式陶瓷蝶阀蝶板密封圈与阀座密封圈采用高性能增韧结构陶瓷材料,耐磨损耐腐蚀,阀体采用整体法兰式结构,结构紧凑,体积小,重量轻,操作灵活,启闭力矩小,广泛应用于各种高磨损场合。

  2、密封副间三偏心锥角结构使蝶阀开启瞬间两密封面马上相互脱离,确保密封副间相互无摩擦。

  3、密封副间三偏心结构关闭时具有越关越紧的功能,密封更加可靠,达到不泄漏,并且具有双向密封功能。

  4、耐高温、高压、耐腐蚀、使用寿命长,享有“与管道同寿命”之美誉。

  5、具有密封调节性能,密封性能下降时,可调节密封圈向阀座靠近,即可恢复密封性能。

  6、工况需要时,通过调节蝶阀的启闭角度,进而起到调节流量的作用。

三、陶瓷蝶阀性能参数

  主体:碳钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)等

  蝶板:不锈钢+增韧结构陶瓷

  阀座:增韧结构陶瓷

  阀杆:不锈钢

  填料:橡胶/聚四氟乙烯/编织石墨

  公称通径:DN50-DN500(2"-20")

  公称压力:PN6-PN25

  适用温度:-29~+425℃

四、陶瓷蝶阀尺寸表

DN  PN(Mpa)  L  D  D1  D2  H  H1  z-Φd
 50 1.0   108  140 125   100 254   85 4-Φ18
 65  112  160  145  120  278  95  4-Φ18
 80  114  185  160  135  312  106 4-Φ18
 100  127  205  180  155  330  114 8-Φ18
 125  140  235  210  185  365  130  8-Φ18
 150  140  260  240  210  404  148 8-Φ23
 200  152  315  295  265  496  176 8-Φ23
 250  165  370  350  320  558  210  8-Φ23
 300  178 435   400 368   632 238  8-Φ23

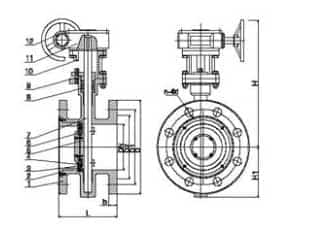

五、陶瓷蝶阀结构图

六、陶瓷蝶阀安装

  1、蝶阀在安装前必须平放,切勿随意磕碰。

  2、蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。

  3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。

  4、蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出,支架的支承力按下列公式计算,运行时严禁将支架卸掉。

七、陶瓷蝶阀应用

  陶瓷蝶阀广泛应用于治金、钢铁、矿山、电力、输煤厂、水泥厂、水处理等行业。
