压差旁通平衡阀

压差旁通平衡阀
产品品牌 日安阀门
产品型号 800X
产品口径 DN25-DN800
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、压差旁通平衡阀产品简述

  压差旁通平衡阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室,对压力变化信号进行比较,输出主阀开度信号,控制主阀开度,从而控制主阀的进出口压差在设定值上。800X压差旁通阀是一种用于空调系统供回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确恒定值,并可较大限度地降低系统的噪音,以及过大压差对设备造成的损坏。

二、压差旁通平衡阀产品特点

  ·恒定阀门两端及被控系统压差,支持用户系统变流量运行;

  ·依靠压差自动工作无须外界动力;

  ·可以直接显示控制压差;

  ·可以直接设定控制压差;

  ·控制压差调节灵敏,操作简单;

三、压差旁通平衡阀性能参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

四、压差旁通平衡阀尺寸表

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910

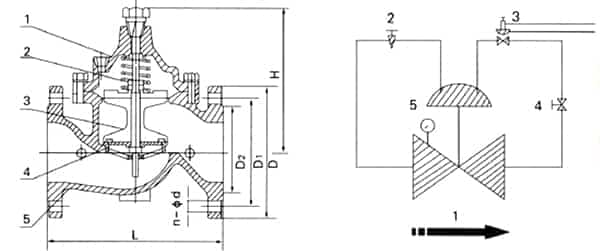

五、压差旁通平衡阀结构图

六、压差旁通平衡阀安装

  1. 压差旁通阀就小心装卸,建议用软的绳索起吊,以免损坏阀及配管,保护涂装层,阀门应小心地放落地下,不能直接落于地面

  2. 安装前的检查:在装卸到目的地后,首先按说明书上的内容检查确认,配管是否正确,连接是否可靠,运输过程中有无对阀门进行损坏,各种零件是否完整。

  3. 安装前应清理管道中的杂物,检查相应的法兰与阀门的法兰压力等级,公称通径相一致,以保持管路畅通。

  4. 在压差平衡阀前后,应安装两只闸阀,以检测及维修时使用。

  5. 压差向导阀之感应压力的管道应直接接在供水及回水管道上,以达到能准确反应供回之间的压差,为安装使用的方便,可在感应管道上装上小球阀。

七、压差旁通平衡阀应用

  压差旁通平衡阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
