| 产品品牌 | 日安阀门 |
| 产品型号 | J961Y |
| 产品口径 | DN50-DN300 |
| 驱动方式 | 电动 |
| 主体材质 | WCB,CF8,铬钼钢 |
| 连接形式 | 焊接 |
| 适用介质 | 水、蒸汽、油品、酸、强氧化性介质等 |
| 执行标准 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 产品价格 | 厂家直销,详情电询023-68061086 |
电动高压截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
| 产品型号 | 公称压力 PN(MPa) | 试验压力 (MPa) | 工作压力 (MPa) | 工作温度 (℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J961H/Y-100 | 10 | 15 | 11 | / | / | / | ≤425 | 水、蒸汽、油品 |
| J961H/Y-200 | 20 | 30 | 22 | / | / | / | ||
| J961H/Y-250 | 25 | 38 | 28 | / | / | / | ||
| J961H/Y-320 | 32 | 48 | 36 | / | / | / | ||
| J961Y—P54/100V | 20 | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J961Y—P54/140V | 25 | 38 | 28 | 14 | / | / | ||
| J961Y—P54/170V | 32 | 48 | 36 | 17 | / | / | ||
| J961Y—P55/100V | 25 | 38 | 28 | / | 10 | / | ≤550 | |
| J961Y—P55/140V | 32 | 48 | 36 | / | 14 | / | ||
| J961Y—P55/170V | / | 53 | 39 | / | 17 | / | ||
| J961Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J961Y—P57/140V | / | 55 | 40 | / | / | 14 | ||
| J961Y—P57/170V | / | 60 | 44 | / | / | 17 | ||

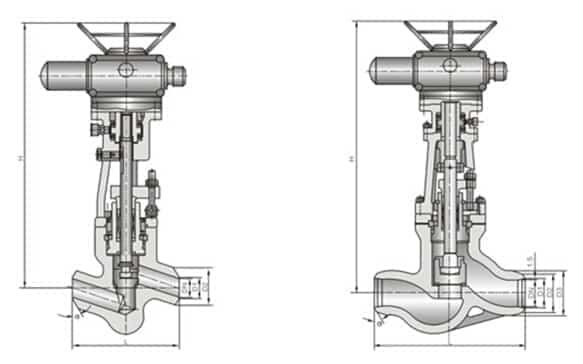

| 公称通径 DN(mm) | 连接尺寸 (mm) | |||||
| L | D1 | D2 | D3 | H | ||
| 15 | 150 | 17 | 36 | / | 375° | 518 |
| 20 | 135170 | 22 | 42 | / | 375° | 518 |
| 25 | 135170 | 26 | 42 | / | 375° | 518 |
| 32 | 170180 | 31 | 44 | / | 375° | 560 |
| 40 | 230 | 38 | 60 | / | 375° | 545 |
| 50(1) | 250 | 50 | 82 | / | 32° | 728 |
| 50(2) | 320350 | 50 | 82 | / | 32° | 748 |
| 65 | 370260 | 69 | 100 | 110 | 32° | 829 |
| 80 | 4E+08 | 84 | 108 | 130 | 32° | 898 |
| 100 | 455560 | 107 | 144 | 165 | 32° | 913 |
1、由于截止阀进、出入口不对称，安装时应使介质由下而上流经阀口，度即低进高出，使阀门开启省力，填料不易泄露。真正起到切断，调节压力专、流量的作用。
2、手轮、手柄操作的截止阀可安装在管道的任何位置上。
3、手轮、手柄及微动机构,不允许作起吊用。
4、介质的流向应与阀体所示箭头方向一致。
电动高压截止阀广泛适用于电力,电气,机电设备工程,电控设备工程等行业。
