一、角式截止阀产品简述

　　角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。

二、角式截止阀的特点

　　1、可安装在水平或垂直的管道上。

　　3、阀体材质可以选用高温不锈钢或低温碳钢材质（LCB）。

　　2、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能，密封好性能更可靠。

　　4、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

三、角式截止阀性能参数

　　公称压力：1.0Mpa-2.5Mpa

　　适用温度：-40~150℃

四、角式截止阀尺寸表

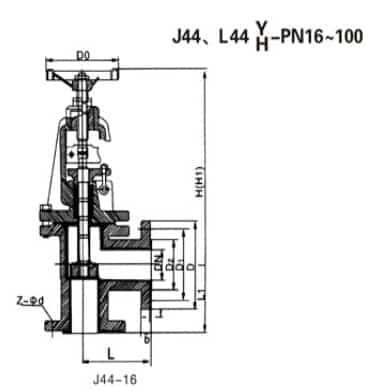

五、角式截止阀结构图

六、角式截止阀安装

　　1、由于截止阀进、出入口不对称，安装时应使介质由下而上流经阀口，度即低进高出，使阀门开启省力，填料不易泄露。真正起到切断，调节压力专、流量的作用。

　　2、手轮、手柄操作的截止阀可安装在管道的任何位置上。

　　3、手轮、手柄及微动机构,不允许作起吊用。

　　4、介质的流向应与阀体所示箭头方向一致。

七、角式截止阀应用

　　角式截止阀广泛适用于在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域。
