单口排气阀

单口排气阀
产品品牌 日安阀门
产品型号 QB1
产品口径 DN20-DN50
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 螺纹连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、单口排气阀产品简述

  单口排气阀为圆桶式阀体,其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。管内开始注水时,浮球会慢慢向上浮起,此时本阀已进行排气。当达到一定压力的时候,浮球紧顶住橡胶圈,说明空气已全部从排气嘴排出。

二、单口排气阀的特点

  1、单口排气阀内部结构主要有不锈钢浮球,本阀分为丝扣式和法兰式两种排气阀,方便连接于各个管道。

  2、单口排气阀能够排除管道中的气体,减少阻力,节约能源。当管道负压时,能快速自动吸气,防止管道破裂。

三、单口排气阀性能参数

公称通径DN(mm) 20(3/4")~50(2")
公称压力PN(Mpa) 1.0~1.6
使用温度(℃) 0~85
适用介质 清水

四、单口排气阀尺寸表

型号 公称通径Dg 主要及连接尺寸 阀体材料
D D1 D2 H 介质
QB1-10法兰式 15 195 160 85 330 铸铁、铸钢
20 195 160 85 330 铸铁、铸钢
25 195 160 85 330 铸铁、铸钢
QB1-10丝口式 1/2"       280 铸铁、铸钢
3/4"       280 铸铁、铸钢
1"       280 铸铁、铸钢
1" 1/4"       280 铸铁、铸钢
1" 1/2"       280 铸铁、铸钢

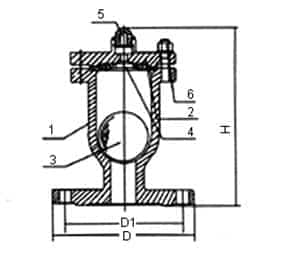

五、单口排气阀结构图

六、单口排气阀安装

  1、单口排气阀垂直安装本阀,垂直管道必须安装在最高点,水平管道必须安装在最末端。

  2、排气阀必须垂直安装,必须保证阀体内浮筒处于竖直状态,不能水平或倒立安装;

  3、单口排气阀安装后,需将上端小螺帽拧松,以保证气体能顺利排除。

  4、为了便于检修,排气阀一般跟隔断阀一起使用。

  5、单口排气阀使用中,如发现因赃物堵卡而而发生排气漏水时,即拧紧小螺帽,泄下排气阀进行清洁,洗洁后既可重新安装使用。

七、单口排气阀应用

  单口排气阀广泛适用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
