双口排气阀

双口排气阀
产品品牌 日安阀门
产品型号 QB2
产品口径 DN50-DN200
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、双口排气阀产品简述

  双口排气阀诞生于70年代,体形大,重量重,排气量小,该排气阀在80年代末理想产品,问世以来一直还续用。排气阀是管道配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀随时吸气,确保管路安全。

二、双口排气阀的特点

  1.能够排除管道中的气体,减少阻力,节纸能源。

  2.当管道负压时双口排气阀能自动吸入空气防止管道破裂。

  3.浮球为不锈钢、使用寿命长、安全可靠。

三、双口排气阀性能参数

  1、使用介质:清水

  2、介质温度:常温

  3、壳体温度、试验压力:1.5MPa

  4、浮球密封试验压力:0.05~1.1MPa

  5、阀体材料:灰铸铁HT200

  6、浮动材料:不锈钢

  7、法兰连接标准:GB/T12741.6-98

  8、试压标准:Q/YFC01-2003

四、双口排气阀尺寸表

型号 公称通径 主要尺寸(mm)
D D1 D2 L Z-φd 介质 阀体材料
QB2-10 40 145 110 85 430 4-φ18 铸铁、球墨铸铁、铸钢、不锈钢
QB2-10 50 160 125 100 430 4-φ18
QB2-10 75 195 160 135 470 4-φ18
QB2-10 100 215 180 155 500 4-φ18
QB2-10 150 280 240 210 540 8-φ20
QB2-10 200 335 295 265 700 8-φ20

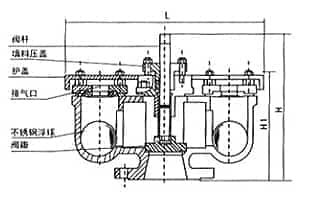

五、双口排气阀结构图

六、双口排气阀安装

  1、双口排气阀垂直安装本阀,垂直管道必须安装在最高点,水平管道必须安装在最末端。

  2、排气阀必须垂直安装,必须保证阀体内浮筒处于竖直状态,不能水平或倒立安装;

  3、双口排气阀安装后,需将上端小螺帽拧松,以保证气体能顺利排除。

  4、为了便于检修,排气阀一般跟隔断阀一起使用。

  5、双口排气阀使用中,如发现因赃物堵卡而而发生排气漏水时,即拧紧小螺帽,泄下排气阀进行清洁,洗洁后既可重新安装使用。

七、双口排气阀应用

  双口排气阀广泛适用于工作介质为水的管道上,作用排除管道内气体的设备,以提高输水设备的效率和保护管道不致变形、破裂、是管道必备之设备。
