电动陶瓷球阀

电动陶瓷球阀
产品品牌 日安阀门
产品型号 Q941TC
产品口径 DN15-DN250
驱动方式 电动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质 粉末,排渣,颗粒
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、电动陶瓷球阀产品简述

  电动陶瓷球阀与介质接触的部会均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造、球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自润滑性,可取得很好的密封性能。电动陶瓷球阀陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高,使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

二、电动陶瓷球阀产品特点

  1、与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度高。本阀具有耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。

  2、球体采用研磨设备及工艺,球圆度高,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得好的密封性能。

  3、改变了金属硬密封球阀泄露、扭矩大、密封面不耐腐蚀的缺点。

  4、陶瓷良好的耐磨性,让本阀使用长,是钛合金阀和蒙乃尔阀。

  5、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中。

三、电动陶瓷球阀性能参数

  压力等级:PN6~PN40

  ANSI 150~300LB(磅級)

  阀体材质:碳钢WCB、A105

  不锈钢304、316、304L、316L

  球阀內件材质:结构陶瓷

  结构长度标准:GB/T 12221—2005《金属阀门  结构长并》

  ASME B16.10—2000 《阀门面对在与端对端尺寸》

  连接方式:法兰连接

  GB/T 9113.1 《平面、突面整体钢制管法兰》

  JB/T 79.1-1994 《凸面整体铸钢管法兰》

  ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》

  JIS B2220-2004 《钢制管法兰》

四、电动陶瓷球阀尺寸表

通径DN L D D1 D2 C f H n-Φd
15 130 95 65 46 14 2 175 4-14
20 130 105 75 56 16 2 185 4-14
25 140 115 85 65 16 2 215 4-14
32 165 140 100 76 18 2 230 4-18
40 165 150 110 84 18 2 240 4-18
50 203 165 125 99 20 2 265 4-18
65 222 185 145 118 20 2 300 4-18
80 241 200 160 132 20 2 355 8-18
100 305 220 180 156 22 2 420 8-18
125 356 250 210 184 22 2 495 8-18
150 394 285 240 211 24 2 570 8-22
200 457 340 295 266 24 2 650 8-22
250 533 395 350 319 26 2 750 12-22

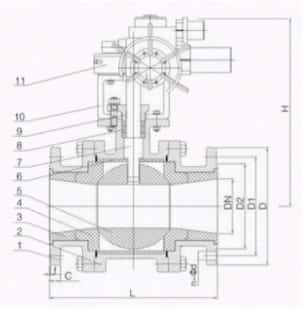

五、电动陶瓷球阀结构图

六、电动陶瓷球阀安装

  1、球阀前后管线已准备好。前后管道应同轴,两法兰密封面应平行。管道应能承受球阀的重量,否则管道上必须配有适当的支撑。

  2、把阀前后管线吹扫干净,清除掉管道内的油污、焊渣和一切其它杂质。 

  3、核对球阀的标志,查明球阀完好无损。将阀全开全闭数次证实其工作正常。

  4、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装,即安装在水平管道上,且驱动装置处于管道上方。

  5、阀法兰与管线法兰间按管路设计要求装上密封垫。

七、电动陶瓷球阀应用

  电动陶瓷球阀广泛应用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。
