产品品牌 | 日安阀门 |
产品型号 | J41TC |
产品口径 | DN15-DN400 |
驱动方式 | 手动、气动、电动 |
主体材质 | 铸钢、锻钢、不锈钢 |
连接形式 | 法兰连接 |
适用介质 | 水、油品、蒸汽、酸性介质等 |
执行标准 | GB/T 12234,GB/T 12221,GB/T 9131等 |
产品价格 | 厂家直销,详情电询023-68061086 |
陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造;陶瓷阀芯由流线型节流锥,陶瓷密封圈、软密封圈和弹性橡胶环组成,利用流线型节流锥调节流道面积,达到流量调节目的;工业陶瓷截止阀采用特种陶瓷密封材料,使阀寿命延长数倍。陶瓷截止阀适用于排灰、排渣系统,放料、排污系统中,其使用寿命比普通合金密封面阀门提高10倍以上。
1、陶瓷截止阀密封可靠、性能优良、造型美观、互换性好。
2、阀瓣、阀座密封面采用最新工程陶瓷材料,按引进美国的先进工艺研制开发制造而成,耐磨、耐高温、耐腐蚀、抗擦伤性能特强,其使用寿命比普通合金材质密封面高10倍以上。
3、陶瓷截止阀阀体通道和内腔镶装及喷涂陶瓷衬里,可与陶瓷衬里管道连接组成耐磨管路系统,用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
4、陶瓷截止阀采用各种配管法兰标准及法兰密封面型式,结构形式有直通式与直流式、传动方式有手动、齿轮传动、电动等。
5、陶瓷截止阀采用高性能新型填料。
1、公称压力1.0~16Mpa
2、公称通径:DN50-DN400(2"-16")
3、适用温度:-40~425℃

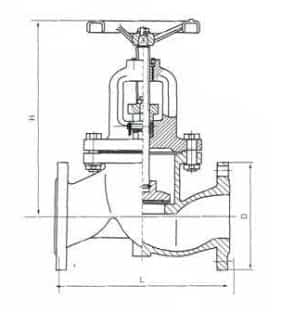

DN | L | D | D1 | D2 | b | z×ød | H | D0 | 参考重量/KG |
15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 | 200 | 120 | 5.5 |
20 | 150 | 105 | 75 | 55 | 14 | 4×ø14 | 243 | 140 | 7.3 |
25 | 160 | 115 | 85 | 65 | 14 | 4×ø14 | 253 | 160 | 8 |
32 | 180 | 135 | 100 | 78 | 15 | 4×ø18 | 280 | 160 | 12 |
40 | 200 | 145 | 110 | 85 | 16 | 4×ø18 | 312 | 200 | 16 |
50 | 230 | 160 | 125 | 100 | 16 | 4×ø18 | 321 | 200 | 16 |
65 | 290 | 180 | 145 | 120 | 18 | 4×ø18 | 325 | 240 | 22 |
80 | 310 | 195 | 160 | 135 | 20 | 4×ø18 | 355 | 240 | 31 |
100 | 350 | 215 | 180 | 155 | 20 | 4×ø18 | 415 | 280 | 45 |
125 | 400 | 245 | 210 | 185 | 22 | 4×ø18 | 460 | 320 | 80 |
150 | 480 | 280 | 240 | 210 | 24 | 8×ø23 | 510 | 360 | 97 |
200 | 600 | 335 | 295 | 265 | 26 | 12×ø23 | 590 | 360 | 169 |
1、由于截止阀进、出入口不对称,安装时应使介质由下而上流经阀口,度即低进高出,使阀门开启省力,填料不易泄露。真正起到切断,调节压力专、流量的作用。
2、手轮、手柄操作的截止阀可安装在管道的任何位置上。
3、手轮、手柄及微动机构,不允许作起吊用。
4、介质的流向应与阀体所示箭头方向一致。
陶瓷截止阀广泛应用于石化、冶金、矿山、钢铁、电力、输煤厂、水泥厂、火力发电厂、水处理等行业输送系统。
