产品品牌 | 日安阀门 |
产品型号 | PZ41TC |
产品口径 | DN40-DN400 |
驱动方式 | 手动、气动、电动 |
主体材质 | 铸钢、锻钢、不锈钢 |
连接形式 | 法兰连接 |
适用介质 | 水、油品、蒸汽、酸性介质等 |
执行标准 | GB/T 12234,GB/T 12221,GB/T 9131等 |
产品价格 | 厂家直销,详情电询023-68061086 |
陶瓷排渣阀是在普通排渣阀的易冲蚀、易磨损部位采用耐磨陶瓷衬里而成的新型耐磨排渣闸阀,既保留了闸阀结构的优点,又提高了耐冲刷、耐磨损的性能。阀腔内设有导渣槽,能自动排除渣浆,以防止阀门底部存渣而导致阀门关闭不严的情况。适用于矿浆、渣水混合物、颗粒物料等介质的截断启闭之用,在苛刻的工况系统中有较长的使用寿命。
1、两段式结构,阀体出口底部设计有导渣槽,可以有效防止颗粒物堆积。
2、刚性单闸板强制密封,密封性能好 。
3、闸板、阀座、流道衬有结构陶瓷,耐磨损。
公称压力0.6~4.0MPa
工作温度-29~400℃

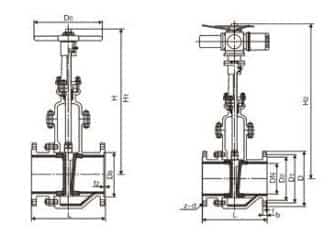

通径DN | 公称压力PN | L | D | D1 | C | H | n-Φd |
50 | 1.6Mpa | 250 | 165 | 125 | 20 | 335 | 4-18 |
80 | 280 | 200 | 160 | 20 | 510 | 8-18 | |
100 | 300 | 220 | 180 | 22 | 685 | 8-18 | |
125 | 325 | 250 | 210 | 22 | 730 | 8-18 | |
150 | 350 | 285 | 240 | 24 | 790 | 8-22 | |
200 | 400 | 340 | 295 | 24 | 885 | 12-22 | |
250 | 450 | 405 | 355 | 29 | 1015 | 12-26 | |
300 | 500 | 460 | 410 | 28 | 1190 | 12-26 | |
350 | 550 | 520 | 470 | 30 | 1350 | 16-26 | |
400 | 600 | 580 | 525 | 32 | 1460 | 16-30 |
1)安装位置、高度、进出口方向等都必须符合设计要求,连接应牢固紧密。
2)首先细心地清洗连接处,然后,在底座部松散地装上两个或三个螺栓。
3)小心的将垫片插入连接处。 底部螺栓有助于定位垫片,并保持适当的位置。
4)插入螺栓要采用交叉旋紧的方式,不要采用环绕旋紧的方式, 这样有助于消除过于集中的压力。
5)在正常使用一段时间后,要检查核对所有的螺栓是否旋紧,并进行必要的再旋紧。
陶瓷排渣阀广泛应用于电力、石化、冶金、矿山、输煤厂、水泥厂、水处理厂等行业,尤其适用于磨损严重的灰浆、灰渣管路输送系统。
