多功能止回阀

多功能止回阀
产品品牌 日安阀门
产品型号 LJH41
产品口径 DN50-DN300
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、多功能止回阀产品简述

  多功能止回阀包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截至、止回、节流三种功能。多功能止回阀主要用于水泵出口或其它防止液体倒流的管道,可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音,是止回阀的更新换代产品。 安装了加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭;装有开度指示器,通过调节开度,可以调节水泵的输出量;关闭阀杆,可起到截止阀的作用。

二、多功能止回阀的特点

  1、用一个阀门 , 可以圆满地完成三种功能:无水锤止回阀、截止阀、调流平衡阀。

  2、泵停止运转时,弹簧力先合上阀瓣,因而防止水锤。

  3、通过调节开度,可以调节泵的输出量。

  4、装有指示器,可以用眼睛确认阀门的开启度。

  5、密封垫用丁腈橡胶制作,因而根本不会泄漏,可以吸收冲力。

  6、弹簧是用不锈钢制作,因而具有很强的耐蚀性。

  7、可节约水量的设备材料和费用,缩小安装空间。

  8、由于形状和结构高等成流线型,因而压降很小。

  9、由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水。

  10、水平管道,垂直管道上均可安装。

三、多功能止回阀性能参数

  弹簧:SS304

  规格:2"-24"(DN50-DN600)

  工作压力:1.6/2.5MPa,Class125/250

  工作温度:-20℃~110℃

  法兰标准:ANSI B16.1 ANSI B16.5 GB/T 9113 JB/ 79 BS4504 DIN

四、多功能止回阀尺寸表

公称通径 安装方式 阀长 法兰直径 开启高度 螺栓孔中心距 螺栓孔数*直径 重量
DN L(mm) (mm) H(mm) (mm) kg
50 法兰连接 230 160 210 125 4*18 16
65 290 180 250 145 4*18 24
80 310 195 290 160 8*18 35
100 350 215 320 180 8*18 50
125 400 245 380 210 8*18 72
150 480 280 420 240 8*23 98
200 550 335 500 195 12*23 150
250 620 405 680 355 12*25 230
300 700 460 730 410 12*25 390
350 787 520 830 470 16*25 500

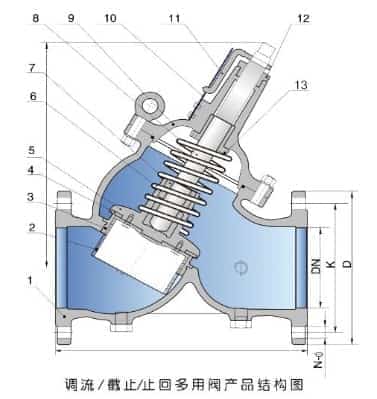

五、多功能止回阀结构图

六、多功能止回阀安装

  1.安装时要注意阀体外水流指示,按水流方向安装,垂直、水平安装均可。

  2.调节阀杆的开度,可改变流量大大小,开度的大小可以开度指示器上显示出来。

  3.顺时针旋紧阀杆,可截断介质,起到截止阀的作用。

七、多功能止回阀应用

  多功能止回阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
