螺纹止回阀

螺纹止回阀
产品品牌 日安阀门
产品型号 H14W
产品口径 DN15-DN100
驱动方式 手动
主体材质 铸钢、黄铜、不锈钢
连接形式 螺纹连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、螺纹止回阀产品简述

  螺纹止回阀螺纹止回阀主要适应管道系统中防止介质倒流使用。硅溶胶精密铸造不锈钢阀体。引进国外先进加工的工艺,结构合理、造型美观。

二、螺纹止回阀的特点

  1、具有结构短、体积小、质量轻。

  2、阀瓣关闭快速,水锤压力小。

  3、流道通畅,流体阻力小;动作灵敏,密封性能好。

  4、安装方便,可在水平、垂直两个方向的管路上安装。

三、螺纹止回阀性能参数

公称压力 PN 1.6, 2.5, 4.0, 6.4 MPa
强度试验压力 PT 2.4, 3.8, 6.0, 7.6
低压气密封试验压力   0.6
高压气密封试验压力 2.0, 3.0, 4.8, 7.6
适用介质 H14W-(16-64)C H14W-(16-64)P H14W-(16-64)R
水、油品、汽 硝酸类 醋酸类
适用温度 -40~180

四、螺纹止回阀尺寸表

DN SIZE L H B
15 1/2 56 36 13
20 3/4 64 41 19
25 1 78 48.5 25
32 11/4 89 55 30
40 11/2 100 61.5 36
50 2 120 72 46

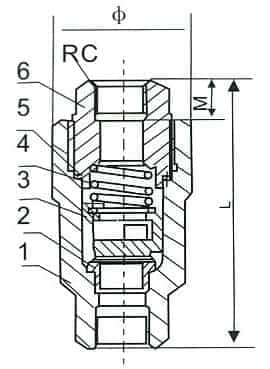

五、螺纹止回阀结构图

六、螺纹止回阀安装

  1.安装时要注意阀体外水流指示,按水流方向安装,垂直、水平安装均可。

  2.调节阀杆的开度,可改变流量大大小,开度的大小可以开度指示器上显示出来。

  3.顺时针旋紧阀杆,可截断介质,起到截止阀的作用。

七、螺纹止回阀应用

  螺纹止回阀广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
