贯流式止回阀

贯流式止回阀
产品品牌 日安阀门
产品型号 GLH41H
产品口径 DN50-DN300
驱动方式 手动
主体材质 铸钢,不锈钢
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、贯流式止回阀产品简述

  贯流式止回阀采用特殊密封结构,无论阀后压力的高低,阀门都关闭严密,密封性能好。克服了一般止回阀在低背压时密封性能差的缺点。

二、贯流式止回阀的特点

  1. 流线型流道,介质不绕流,阀门流阻小,节省能源。

  2.采用特殊密封结构,无论阀后压力的高低,阀门都关闭严密,密封性能好。克服了一般止回阀在低背压时密封性能差的缺点。

  3.采用浮动的阀瓣结构,能自动补偿因安装和使用中磨损所引起的误差,保证密封面紧密贴合,提高了密封性能。

  4.启闭行程短,并能自动复位无冲击,在较小的流速下,阀门即可全开,关闭时间短。

  5.阀门不受安装位置限制,可以水平、垂直及任意角度安装。

  6.阀门有标准系列和短系列两种结构长度,短系列结构长度特别适合于安装位置较小,结构比较紧凑的装置中。

三、贯流式止回阀性能参数

产品材料 WCB系列 304系列 304L系列 316系列 316L系列 321系列
主要零件材料 阀体 WCB CF8 CF3 CF8M CF3M 0Cr18Ni10Ti
支架 WCB CF8 CF3 CF8M CF3M 0Cr18Ni10Ti
弹簧 304 304 316 316 316L 316
阀瓣 WCB CF8 CF3 CF8M CF3M 0Cr18Ni10Ti
适用工况 适用介质 水、油品、蒸汽 硝酸腐蚀性介质 醋酸腐蚀性介质
适用温度 -29~425℃ -28~300℃
应用规范 设计制造按 GB/T12235
法兰尺寸按 HG 20592
检验试验按 JB/T 9092
公称压力 1.0~1.6MPa

四、贯流式止回阀尺寸表

DN PN 法兰连接尺寸 外形尺寸
D D1 D2 b Z-d L
50 16 165 125 99 20 4-18 120
80 16 200 160 132 20 8-18 180
100 16 220 180 156 22 8-18 240
150 16 285 240 211 24 8-22 350
200 16 340 295 266 24 12-22 450

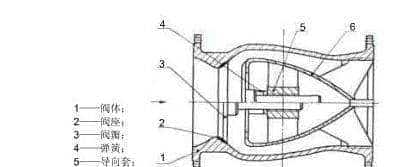

五、贯流式止回阀结构图

六、贯流式止回阀安装

  1.安装时要注意阀体外水流指示,按水流方向安装,垂直、水平安装均可。

  2.调节阀杆的开度,可改变流量大大小,开度的大小可以开度指示器上显示出来。

  3.顺时针旋紧阀杆,可截断介质,起到截止阀的作用。

七、贯流式止回阀应用

  贯流式止回阀广泛应用于石油、化工、冶金、电力等领域。
