静音止回阀

静音止回阀
产品品牌 日安阀门
产品型号 DRVZ、H42X
产品口径 DN50-DN300
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、静音止回阀产品简述

  静音止回阀主要由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。

二、静音止回阀的特点

  1、消声式关闭,不产生水锤,密封性能好。

  2、阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。

  3、阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。

  4、内装式的销轴结构,减小外泄漏点,使用更可靠。

三、静音止回阀性能参数

型号 DRVZ-10 DRVZ-16 DRVZ-25Q
公称压力 PN1.0MPa PN1.6MPa PN2.5MPa
公称通径 DN50-350mm
最高工作压力 1.0 MPa 1.6 MPa 2.5 MPa
密封试验压力 1.0 MPa 1.6 MPa 2.5 MPa
壳体试验压力 1.5 MPa 2.4 MPa 3.75 MPa

四、静音止回阀尺寸表

公称通径 L
50 120
65 150
80 180
100 229
125 254
150 267
200 292
250 340
300 -
350 -

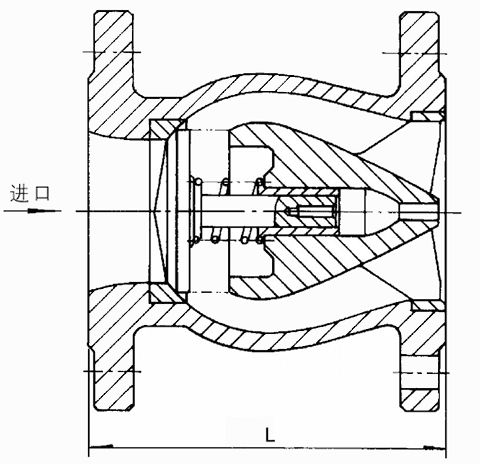

五、静音止回阀结构图

六、静音止回阀安装

  1、本静音止回阀通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。

  2、安装前应将止回阀清洗干净,并消除在运输过程中造成的缺陷。

  3、安装时必须仔细核对止回阀上的标志和铭牌是否符合使用要求。

  4、本静音止回阀安装在水平管道上,阀盖向上。

七、静音止回阀应用

  静音止回阀广泛应用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。
