铸钢球阀

铸钢球阀
产品品牌 日安阀门
产品型号 Q41F
产品口径 DN50-DN300
驱动方式 手动、气动、电动
主体材质 铸钢,不锈钢
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、铸钢球阀产品简述

  铸钢球阀靠旋转阀杆来使阀门畅通或闭塞。通常为全通径球阀、90度角开关,轻便,体积小,可以做成大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。铸钢球阀分类:低压铸钢球阀,高压铸钢球阀。

二、铸钢球阀的特点

  1、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过;

  2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装;

三、铸钢球阀性能参数

试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质
单位 MPa MPa MPa MPa
公称压力PN(MPa) 1.6 2.4 1 8 1 8 0.5-0.7
2.5 3.8 2.8 2.8
4 6 4.4 4.4
6.4 9.6 7 7
10 15 11 11
16 24 18 18

四、铸钢球阀尺寸表

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 80 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

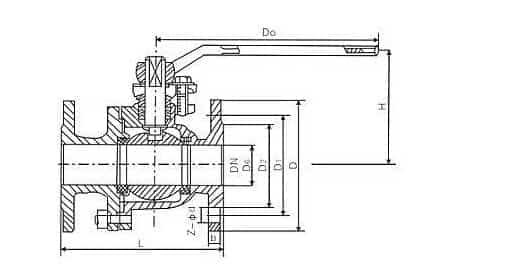

五、铸钢球阀结构图

六、铸钢球阀安装

  1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

  2、带执行机构平衡阀安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

  3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球芯)。

  4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

  5、本类阀应安装在管道的水平方向或垂直方向。

  6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

  7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

七、铸钢球阀应用

  铸钢球阀广泛用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
