单袋式过滤器

单袋式过滤器
产品品牌 日安阀门
产品型号 GM3
产品口径 DN50-DN400
驱动方式 手动
主体材质 铸钢、锻钢、不锈钢
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、单袋式过滤器产品简述

  单袋式过滤器是一种新型的过滤系统,过滤机内部由金属网篮支撑滤袋,液体由入口流进,经滤袋过滤后从出口流出,杂质被拦截在滤袋中,更换滤袋后可继续使用。

二、单袋式过滤器的特点

  1、密封效果好、杜绝侧漏

  2、有效过滤面积大,过滤效率更高

  3、更换滤袋更加方便快捷,操作成本更低 结构合理,过滤更稳定、可靠 安装调试可调,适应具体应用场合空间要求

三、单袋式过滤器性能参数

  设计压力:0.75—1.6Mpa

  过滤器材质:SS304、SS316、SS316L或碳钢

  密封形式:O型圈

  密封材质:丁腈橡胶(BUNA)、聚四氟乙烯(PTFE)、偏氟乙烯(PVDF)、石墨垫片等,标准配置为硅胶密封。

  表面处理:亚光喷珠、镜面抛光、电解抛光

  接口形式:牙口或GB、HG、DIN、ANSI、JIS标准法兰

四、单袋式过滤器尺寸表

型号 滤袋数量 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) 最大流量 (m3/h) 进出口连接方式
GM2 2 1330 930 300 150 150 400 90 3"-4"法兰
GM3 3 1350 950 350 160 160 500 135 3"-4"法兰
GM4 4 1420 965 380 170 170 550 180 3"-6"法兰
GM5 5 1450 985 400 190 190 600 225 3"-6"法兰
GM6 6 1500 1000 430 190 190 650 270 3"-6"法兰
GM8 8 1550 1120 480 230 220 750 360 4"-8"法兰
GM10 10 1675 1160 555 260 250 900 450 6"-8"法兰
GM12 12 1690 1175 580 260 250 950 540 6"-10"法兰
GM14 14 1720 1090 610 260 250 1000 630 8"-10"法兰
GM16 16 1750 1100 635 300 280 1050 720 8"-12"法兰
GM18 18 1780 1130 685 300 280 1150 810 10"-14"法兰
GM20 20 1800 1145 710 300 280 1200 900 10"-16"法兰
GM22 22 1820 1160 735 300 280 1250 990 12"-18"法兰
GM24 24 1850 1175 760 320 300 1300 1080 14"-18"法兰

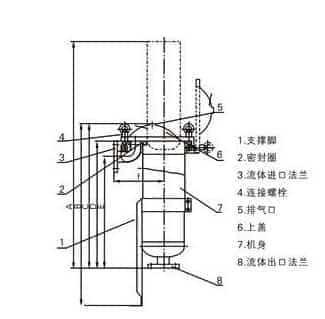

五、单袋式过滤器结构图

六、单袋式过滤器安装

  1、安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。

  2、末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。

  3、安装的时候,系统的水流方向要和阀门上的箭头方向相一致,水平或是垂直都是可以的。

  4、在过滤器安装过滤网后要看看会不会漏水,如果发生漏水的现象,可能是密封垫片有损坏,更换就可以。

  5、要按时检查y型过滤器内的杂质是否过多,可以用这种方法,在过滤器的两端安装压力表,两端的压力读数差距很大的时候,就表明过滤网中已经有了很多的杂质,可以清洗了。

  6、过滤器应该跟截止阀一起安装使用,在过滤器的上游后下游都应该安装截止阀,这样维修的时候方便操作。

七、单袋式过滤器应用

  单袋式过滤器广泛适用于化工、制药、汽车、轻工、食品、电镀等行业。
