不锈钢袋式过滤器

不锈钢袋式过滤器
产品品牌 日安阀门
产品型号 BFC
产品口径 DN50-DN300
驱动方式 手动
主体材质 不锈钢304、不锈钢316
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、不锈钢袋式过滤器产品简述

  不锈钢袋式过滤器从单袋式,双袋式到多袋式过滤器,均为封闭式过滤器,其工作原理都是压力过滤。整套袋式过滤系统包括三个部分:过滤容器,支撑网篮和过滤袋。要过滤的液体从被支撑网篮支撑的过滤袋顶部流入,这使得液体在整个过滤表面均匀分布,以便整个过滤介质中流动分布是一致的面,没有紊流的负效应。

二、不锈钢袋式过滤器的特点

  1.支撑网篮开孔率高,保证了过滤系统流量大,体积小;

  2.支撑网篮开孔率高,同时也提高了过滤袋实际使用面积,延长了使用寿命;

  3.顶入式的设计使得过滤袋的更换方便快捷;

  4.顶入式的设计,均匀分布的流线使截留在过滤袋介质中的杂质分布均匀;

  5.高强度支撑网篮有效支撑过滤袋,防止纤维迁移,保证高的过滤效率;

  6.高强度支撑网篮同时也保证过滤袋机械强度高;

  7.过滤袋内可安装专用磁性过滤器或活性碳,硅藻土,以去除铁性杂质或吸附有机物;

  8.标准规格的支撑网篮适合所有标准尺寸的过滤袋,使得过滤袋互换性强;

  9.封闭式过滤系统,安全性强;

三、不锈钢袋式过滤器性能参数

  最大工作压力:1.0Mpa;

  流量:40T/H;

  材质:SUS304;

  最大工作压力:1.0Mpa;

四、不锈钢袋式过滤器尺寸表

筒体尺寸(mm) Φ219×650 Φ219×1020 Φ133×420 Φ133×570 Φ273×660 Φ273×1030
配套滤袋尺寸(mm) Φ180×430 Φ180×820 Φ106×230 Φ106×380 Φ230×430 Φ230×820
过滤面积(㎡) 0.25 0.5 0.056 0.115 0.46 0.8

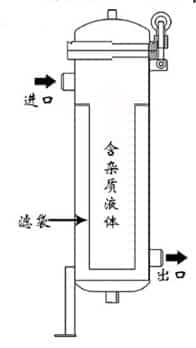

五、不锈钢袋式过滤器结构图

六、不锈钢袋式过滤器安装

  1、安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。

  2、末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。

  3、安装的时候,系统的水流方向要和阀门上的箭头方向相一致,水平或是垂直都是可以的。

  4、在过滤器安装过滤网后要看看会不会漏水,如果发生漏水的现象,可能是密封垫片有损坏,更换就可以。

  5、要按时检查y型过滤器内的杂质是否过多,可以用这种方法,在过滤器的两端安装压力表,两端的压力读数差距很大的时候,就表明过滤网中已经有了很多的杂质,可以清洗了。

  6、过滤器应该跟截止阀一起安装使用,在过滤器的上游后下游都应该安装截止阀,这样维修的时候方便操作。

七、不锈钢袋式过滤器应用

  不锈钢袋式过滤器广泛适用于油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、感光化学品、电镀液等行业。
