一、气动调节球阀产品简述

　　气动调节球阀是一种转角为90°的旋转类球阀，采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。

二、气动调节球阀的特点

　　1、最大流动容积: 由于它的流线行外行及满直角回转控制原因,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济使用的阀门尺寸.

　　2、最大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力一影响,并可避免阀体渗漏.

　　3、超强的剪切能力:V型球阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死的现象发生.

　　4、气动执行机构采用活塞式汽缸及曲臂转换结构,输出力矩大,体积精小.执行机构采用全密封防水设计防护等级高.汽缸采用进口镜面汽缸,无油润滑,摩擦系数小,耐腐蚀,具有超强的耐用性及可靠性.所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不磨损.

三、气动调节球阀性能参数

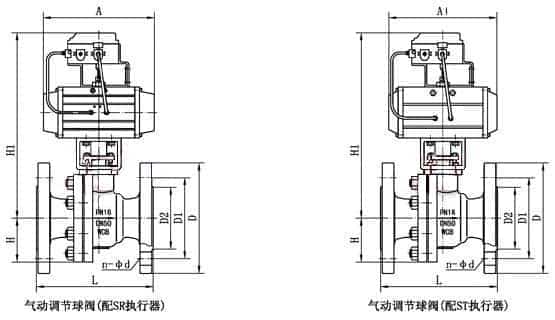

四、气动调节球阀尺寸表

五、气动调节球阀结构图

六、气动调节球阀安装

　　1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。

　　2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。

　　3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。

　　4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。

七、气动调节球阀应用

　　气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
