气动三通球阀

气动三通球阀
产品品牌 日安阀门
产品型号 Q645F、Q644F
产品口径 DN50-DN300
驱动方式 气动
主体材质 不锈钢304、不锈钢316
连接形式 法兰连接
适用介质 水、油品、蒸汽、酸性介质等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、气动三通球阀产品简述

  气动三通球阀可靠性高,设计实现了轻量化,使用寿命长,流通能力大,阻力小。气动三通球阀有T型和L型。Q645FT型三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。Q644FL型三通球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

二、气动三通球阀的特点

  1、气动三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。

  2、三通球阀密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

  3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。

  4,三通球阀维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

三、气动三通球阀性能参数

公称压力 试验压力
PN(MPa) 壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4 6 4.4
CLASS150 3 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28~350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验 JB/T 9092-99 、API598

四、气动三通球阀尺寸表

通径 外形尺寸 连接法兰尺寸 执行器型号
mm in L L0 L1 L2 H D D1 D2 C f n-φd
15 1/2 150 75 140/178 62/75 185/191 95 65 46 14 2 4-φ14 GTD52/GTE65
20 3/4 150 75 164/214 75/91 197/225 105 75 56 16 2 4-φ14 GTD65/GTE80
25 1 180 90 164/214 75/91 199/227 115 85 65 16 2 4-φ14 GTD65/GTE80
32 11/4 200 100 190/295 91/112 240/266 140 100 76 18 3 4-φ18 GTD80/GTE100
40 11/2 220 110 210/295 101/112 255/271 150 110 84 18 3 4-φ18 GTD90/GTE100
50 2 240 120 247/340 112/127 286/307 165 125 99 20 3 4-φ18 GTD100/GTE115
65 21/2 260 130 276/398 127/139 330/335 185 145 118 20 3 4-φ18 GTD115/GTE125
80 3 280 140 308/438 139/159 349/383 200 160 132 20 3 8-φ18 GTD125/GTE145
100 4 320 160 348/562 159/206 421/487 220 180 156 22 3 8-φ18 GTD145/GTE190
125 5 380 190 432/724 176/228 485/557 250 210 184 22 3 8-φ18 GTD160/GTE210
150 6 440 220 524/928 228/275 582/629 285 240 211 24 3 8-φ22 GTD210/GTE255
200 8 550 275 648/1033 275/324 702/750 340 295 266 24 3 12-φ22 GTD255/GTE300

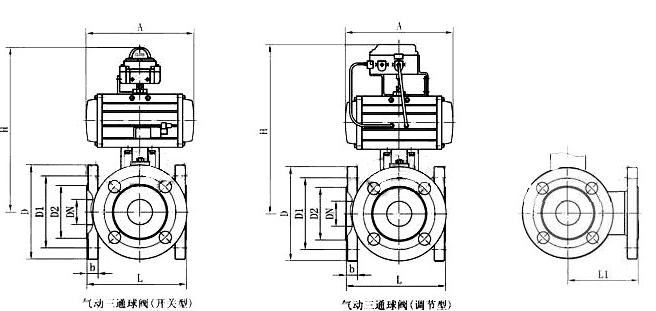

五、气动三通球阀结构图

六、气动三通球阀安装

  1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。

  2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。

  3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。

  4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。

七、气动三通球阀应用

  气动三通球阀广泛应用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
